Кабели для взрывоопасных сред

Кабели силовые с изоляцией из сшитого полиэтилена для применения в электроустановках во взрывоопасных средах на напряжение 6-35 кВ, соответствующие требованиям ГОСТ Р 58342-2019.

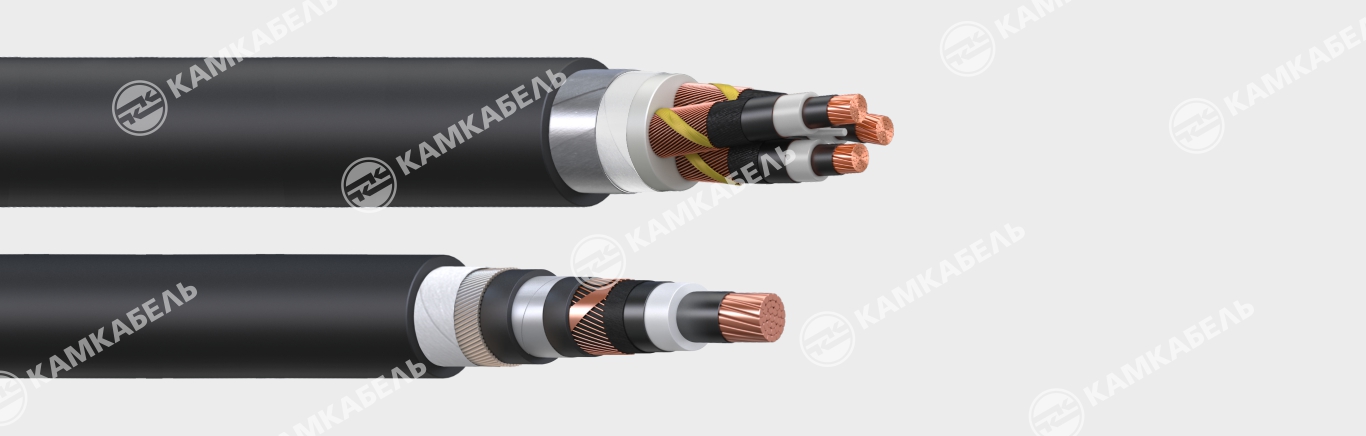

1. Вз-ПвКаП2гнг(А)-HF – кабель силовой с медной токопроводящей жилой, изоляцией из сшитого полиэтилена, экранированный медными проволоками, герметизированный водоблокирующими лентами и алюмополимерной лентой, бронированный проволоками из алюминия или алюминиевого сплава, с наружной оболочкой из полимерной композиции, не содержащей галогенов.  Кабель производится в соответствии с ТУ 16.К180-110-2023 и предназначен для передачи распределения электрической энергии в стационарных установках во взрывоопасных зонах на напряжение 6-35 кВ частотой 50 Гц.

Область применения

Предназначен для стационарной прокладки в кабельных сооружениях и помещениях в местах, где возможны механические воздействия на кабель, в том числе растягивающие, где есть требования по ограничению воздействия коррозионно-активных газов, в том числе во взрывоопасных зонах.

Характеристики

• Длительно допустимая температура нагрева токопроводящей жилы – до +90 °С.
• Эксплуатируется при температуре окружающей среды:
  • от -60 до +60 °С (с индексом «ХЛ»)
  • от -50 до +50 °С (остальные марки)
• Минимальная температура прокладки без предварительного подогрева:
  • -25 °С (с индексом «ХЛ»)
  • -15 °С (остальные марки)
• Минимальный радиус изгиба (наружных диметров кабеля):
  • 12 – для трехжильных кабелей
  • 15 – для одножильных кабелей
• Класс пожарной опасности П1б.8.1.2.1

Преимущества

• Кабель продольно герметичен для ограничения перемещения горючих веществ по кабелю.
• Может применяться во взрывоопасных зонах всех классов.

Таблица сечений Вз-ПвКП2гнг(А)-HF

2. Вз-ПвБВнг(А)-LS – кабель силовой с медной токопроводящей жилой, изоляцией из сшитого полиэтилена, экранированный медными проволоками, бронированный стальными оцинкованными лентами, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности.  Кабель производится в соответствии с ТУ 16.К180-110-2023 и предназначен для передачи распределения электрической энергии в стационарных установках во взрывоопасных зонах на напряжение 6- 35 кВ частотой 50 Гц.

Область применения

Предназначен для стационарной групповой прокладки в кабельных сооружениях и производственных помещениях, где возможны механические воздействия на кабель, в том числе во взрывоопасных зонах.

Характеристики

• Длительно допустимая температура нагрева токопроводящей жилы – до +90 °С.
• Эксплуатируется при температуре окружающей среды:
  • от -60 до +60 °С (с индексом «ХЛ»)
  • от -50 до +50 °С (остальные марки)
• Минимальная температура прокладки без предварительного подогрева:
  • -25 °С (с индексом «ХЛ»)
  • -15 °С (остальные марки)
• Минимальный радиус изгиба (наружных диаметров кабеля):
  • для трехжильных кабелей
• Класс пожарной опасности П1б.8.2.2.2

Преимущества

• Кабель продольно герметичен для ограничения перемещения горючих веществ по кабелю.
• Может применяться во взрывоопасных газовых и пылевых средах.

Таблица сечений Вз-ПвБВнг(А)-LS
