Шахтный кабель повышенной гибкости КПГНУТ-С

Силовой кабель производится в соответствии с ТУ 16.К09-153-2005 и предназначен для присоединения передвижных механизмов к электрическим сетям. Изделие подходит для эксплуатации на открытом воздухе, под навесом, в закрытых помещениях.

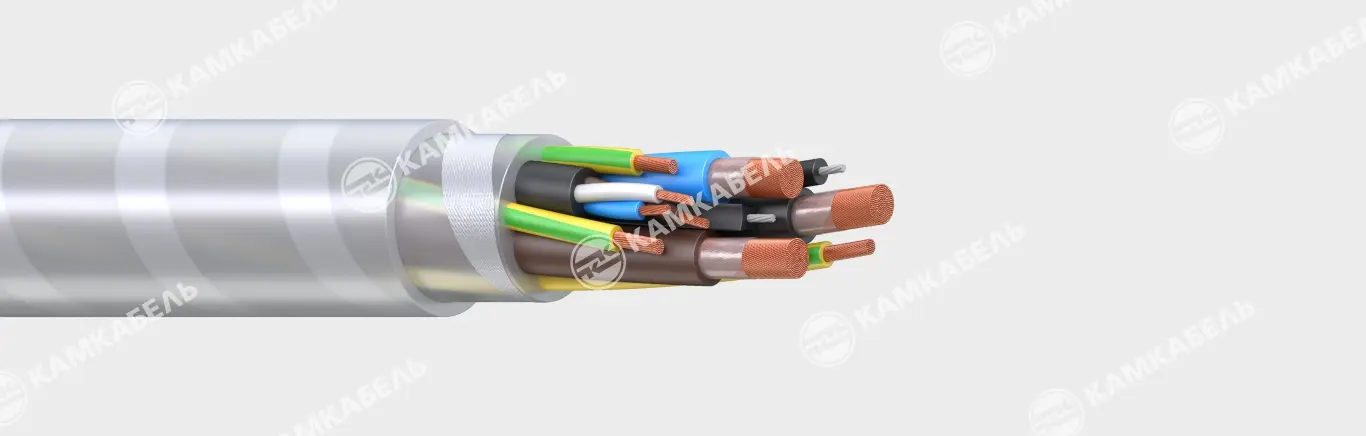

КПГНУТ-С – кабель повышенной гибкости с медными жилами, с теплостойкой резиновой изоляцией, со светоотражающей лентой, в прозрачной оболочке, стойкой к воздействию масел и не распространяющей горение.

Область применения

Применяется при изгибах с радиусом изгиба не менее 5-и диаметров кабеля, при допустимой температуре нагрева токопроводящих жил до +90 0С. Кабель предназначен для присоединения передвижных механизмов к электрическим сетям. Допускается попадание на оболочку смазочных масел и бензина.

Характеристики

Токопроводящие жилы кабеля соответствует 5 классу по ГОСТ 22483.
Изоляция и жилы имеют маркировку отличительной расцветкой или цифровую маркировку.
Поверх скрученных жил кабеля наложена обмотка светоотражающей лентой, а поверх нее – оболочка из прозрачного термопластичного полиуретана.
Кабель не распространяет горение при одиночной прокладке.

Преимущества

Благодаря светоотражающей ленте, кабель заметен в шахте, когда на него попадает свет фар надвигающейся техники.
Устойчивость к многократным изгибам и растягивающему усилию.
Стойкость к воздействию смазочных масел и бензина.
Стойкость к трению о скальные абразивные породы.
Изоляция жил – озоностойкая.
Кабель устойчив к воздействию температуры окружающей среды от -40 0С до +50 0С.

Таблица сечений

Марка	Число и номинальное сечение жил, мм²			Номинальное напряжение U₀/U, кВ
Марка	основных с числом жил – 2, 3	заземления и / или нулевой	вспомогательных с числом жил – 1, 2	Номинальное напряжение U₀/U, кВ
КПГНУТ-С	16	6, 10, 16	1,5, 2,5, 4, 6, 10, 16	380 / 660
	25	10, 16, 25
	35	16, 25, 35
	50	25, 35, 50
	70	35, 50, 70
	95	50, 70, 95
	120	70, 95, 120
	150	95, 120, 150
	185	120, 150, 185
	240	150, 185, 240
